Преобразователь частоты ALTIVAR 12 (ATV12) используется для трехфазных асинхронных двигателей с рабочим напряжением питания от 200 до 240В и мощностью от 0,18 до 4 кВт. Благодаря применению метода подключения Plug&Play, получаем простоту ввода в эксплуатацию преобразователя частоты Altivar 12. Его компактность, исполнение на платформе и встроенные функции подходят для использования в простых производственных механизмах, а, также, в некоторых бытовых электроприборах. Altivar 12 из-за своих характеристик и возможностей получился весьма надежным и экономичным решением для разработчиков простых компактных машин и интеграторов. Серия ALTIVAR 12 заменяет снятую с производства серию ALTIVAR 11

Преобразователь частоты ALTIVAR 212 (ATV212) используют для трехфазных асинхронных двигателей с питанием от 220 и 380В (200-480) и мощностью от 0,75 до 75 кВт. Специализированный преобразователь частоты для использования в современных системах отопления, вентиляции и кондиционирования воздуха (HVAС) в жилых и общественных зданиях:

• вентиляция;
• кондиционирование воздуха;
• насосные станции.

Заменяет снятый с производства преобразователь серии ATV21.

Преобразователь частоты ALTIVAR 312 (ATV312) предназначен для трехфазных и однофазных асинхронных двигателей с питанием от 220 и 380В до 600В и мощностью от 0,18 до 15 кВт. Он предназначен для использования на производствах:

• транспортировочное оборудование (небольшие конвейеры, электротали);
• фасовочно-упаковочное оборудование;
• специальные механизмы (мешалки, смесители, текстильные машины);
• вентиляторы, насосы и компрессоры.

Полная программная и аппаратная совместимость с преобразователем частоты ALTIVAR 31

Преобразователи частоты Altivar Process (ATV630, ATV650 IP55 ) для асинхронных и синхронных с магнитами двигателей имеют специализированные функции для управления насосами. Напряжение 200/240 В - от 7,5 до 22 кВт , напряжение 380/480 В - от 7,5 до 90 кВт , 690 В для 1500 кВт. Расширенный диапазон THDi 48% от 100% до 80% номинальной нагрузки двигателя.

• Встроенные протоколы: • Ethernet, Modbus TCP • Modbus RTU
• Опциональные протоколы: • Ethernet IP/Modbus TCP, 2 порта • DeviceNet • CANopen • Profibus & ProfiNet

Рекомендуются для замены снятой с производства серии ATV61

Преобразователи частоты Altivar Process (ATV930, ATV950 IP55 ) применяются для управления трехфазными асинхронными и синхронными электродвигателями мощностью от 0,75 до 800 кВт, используемыми в технологических установках различных отраслей промышленности.

• Расширенный диапазон THDi 48% от 100% до 80% номинальной нагрузки двигателя.
• Встроенные протоколы: • Ethernet, Modbus TCP • Modbus RTU
• Опциональные протоколы: • Ethernet IP/Modbus TCP, 2 порта • DeviceNet • CANopen • Profibus & ProfiNet

Рекомендуются для замены снятой с производства серии ATV71

Преобразователь частоты Altivar 32 (ATV32) от Schneider Electric предназначен для управления асинхронными и синхронными двигателями с питанием от 200 до 500 В и мощностью от 0,18 до 15 кВт. Новый преобразователь частоты Altivar 32 (АТV32) выполнен в ультратонком компактном корпусе шириной 45 или 60 мм. Благодаря компактному корпусу книжного формата, преобразователь ATV32 позволяет значительно экономить рабочее пространство в шкафах управления, так как часто приходится искать свободное место для установки необходимых компонентов. Частотный преобразователь Altivar 32, содержит 150 встроенных функций и подходит для таких применений, где необходимы приводы с постоянным моментом нагрузки

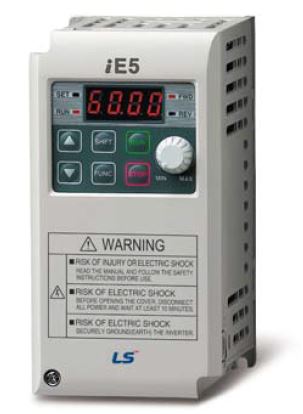

Максимум возможностей при минимальных размерах

1 фаза 0.1 – 0.4 кВт, 200 – 230 В

3 фазы 0.1 – 0.4 кВт, 200 – 230 В

V/F-управление

Компактные размеры: 68 х 128 х 85 мм

Выходная частота: 0,1 – 200 Гц

Несущая частота: 1 – 10 кГц

История ошибок: хранение трех последних ошибок

Класс защиты: IP20

Интерфейс RS 485, протокол коммуникации LS Bus/ Modbus RTU

Режим торможения постоянным током

Ручная/Автоматическая установка усиления момента

Возможность выбора PNP/NPN логики для сигнальных входов

ПИ управление

Увеличение / уменьшение частоты и трехпроводное управление

Автоматический перезапуск после отключения питания

Встроенный потенциометр

Программное обеспечение для настройки и мониторинга (Drive View)

Копирование параметров

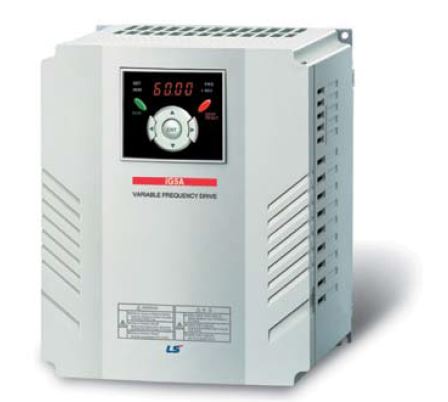

Высокая динамичность и компактность

1 фаза 0.4 – 2.2 кВт, 200 – 230 В

Встроенный помехоподавляющий фильтр ЕМС класса А

V/F и векторное управление без датчика

Автоматическое определение параметров двигателя

Момент 150 % при 0,5 Гц

Выходная частота: 0,1 – 400 Гц

Несущая частота: 1 – 15 кГц

Аналоговый выход: = 0 – 10 В

Класс защиты: IP 20

Автоматическое/ручное форсирование момента

Возможность выбора PNP/NPN логики для сигнальных входов

Встроенный ПИД-регулятор

Увеличение / уменьшение частоты и трехпроводное управление

8 программируемых входов/выходов

Встроенный потенциометр

Плата расширения ModBus RTU (опционально)

Векторное управление без датчика и компактные размеры

1 фаза 0.4 – 1.5 кВт, 200 – 230 В

3 фазы, 0.4 – 22 кВт, 380 – 480 В

V/F и векторное управление без датчика

Автоматическое определение параметров двигателя

Выходная частота: 0

1 – 400 Гц

Несущая частота: 1 – 15 кГц

История ошибок: 5 последних ошибок

Аналоговый вход: 0 – 10 В =/ - 10 – + 10 В =

Класс защиты: IP20

UL тип 1 (опция)

Ручная/Автоматическая установка усиления момента

Возможность выбора PNP/NPN логики для сигнальных входов

Управление и настройка параметров второго двигателя

Встроенный тормозной модуль

Встроенный ПИД регулятор

Интерфейс RS 485

протокол коммуникации LS Bus/Modbus RTU

Управление включением/выключением вентилятора охлаждения

Дистанционное управление с помощью пульта ДУ и кабеля J45 (Опция)

Добавленные функции:

• Режим экономии электроэнергии
• Буфер кинетической энергии
• Алгоритм уменьшения утечек

Программное обеспечение для мониторинга и эксплуатации

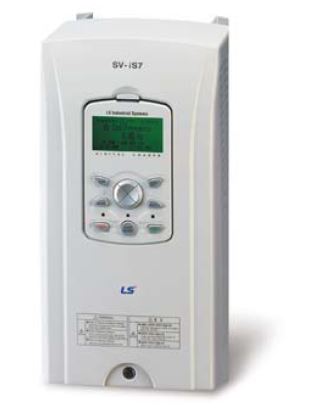

Преобразователь частоты нового поколения

3 фазы 0.75 – 22 кВт, 200 – 230 В

3 фазы, 0.75 – 160 кВт, 380 – 480 В

Постоянный момент / переменный крутящий момент

V/F - управление, полное векторное управление с контролем потокосцепления

Высокоскоростной процессор DSP 150 MIPS (миллион операций в секунду)

Функции и возможности:

• Контроль провисания (натяжения)
• Использование запаса кинетической энергии
• Автоматическое определение параметров двигателя и т.п.

Простое управление: функция “Легкий старт”, функции MACRO и User

Управление без датчиков и настройка параметров для второго двигателя

Степень защиты класса IP 21 / IP 54 (опция)

Интерфейс RS 485, протокол коммуникации LS Bus/Modbus RTU

Встроенный тормозной модуль (до 22 кВт)

Возможность установки фильтра EMC (0,75 – 22 кВт) или дросселя DCR (0,75 – 160 кВт) (опционально)

Графический LCD дисплей (поддержка 6 языков)

Доп. плата для соединения с контроллером: платформа Master-K: макс. 14 входов и макс. 7 выходов

Доп. платы расширения I/O входов/выходов (макс. 11 входов, макс. 6 выходов) (опция)

Интерфейсные платы: Profibus-DP, DeviceNet,

Modbus TCP, Rnet, LonWorks, CANopen (опция)

Программное обеспечение для мониторинга и эксплуатации

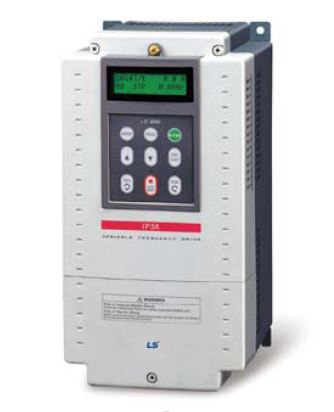

Преобразователь частоты для вентиляторов и насосов

3 фазы, 5.5 – 450 кВт, 380 – 480 В

Специальные функции для вентиляторов и насосов:

Расширенный ПИД-контроль: предустановка параметров ПИД, двойное ПИД-регулирование

Управление несколькими двигателями (до 4-х)

Низкое энергопотребление и высокая эффективность:

• Функция Sleep и Wake-up
• Старт на вращающийся двигатель
• Автоматическая функция низкого энергопотребления
• Алгоритм плавного торможения

Улучшенные защитные функции:

• Предварительный разогрев двигателя
• Режим PWM – “Низкая утечка”
• Безопасная остановка

Автоматическое изменение несущей частоты

По выбору V/F управление, векторное управление без датчика

Функция “Легкий старт”

Возможность выбора PNP/NPN логики входного сигнала

Управление включением/выключением вентилятора

Встроенный интерфейс RS485 (LS Bus)

Интерфейсные платы: Modbus RTU, DeviceNet, Profibus-DP, LonWorks, BACnet, Modbus TCP (опция)

Программное обеспечение для мониторинга и эксплуатации

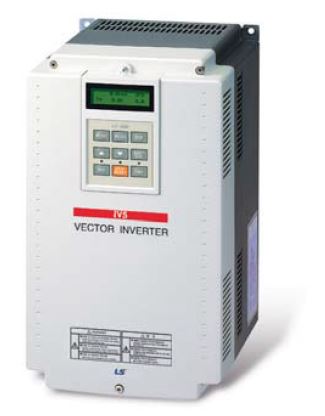

Высокоточный преобразователь с полным векторным управлением

3 фазы, 2.2 – 375 кВт, 380 – 480 В

Контроль потокосцепления

Высокий крутящий момент на нулевой скорости

Высокоточное управление скоростью и позиционированием

Автоматическое определение параметров двигателя

Контроль позиции по сигналу с энкодера

Специальные функции для различных областей применения:

• Уравновешивание нагрузки
• Функция расчета диаметра / конуса
• Функция компенсации инерции
• Функция быстрой остановки и пр.

Встроенный тормозной модуль (2,2 – 22 кВт)

Съемная панель управления с эргономичным интерфейсом

Съемные клеммы управляющих входов

Доп. платы расширения I/O (опция):

• EL I/O (для управления электроприводами лифтов)
• Плата энкодера (открытый коллектор)
• Синхронизатор (контроль скорости/положения)
• Энкодер SinCos

Интерфейсные платы (опция):

• RS485 (LS Bus / Modbus RTU)
• Profibus-DP
• DeviceNet

Программное обеспечение для мониторинга и эксплуатации

Совершенство экономии электроэнергии

3 кВ, 6 кВ, 10 кВВысоковольтные частотные преобразователи 200 – 3,700 кВА, 400 – 7,500 кВА, 600 – 11,100 кВА

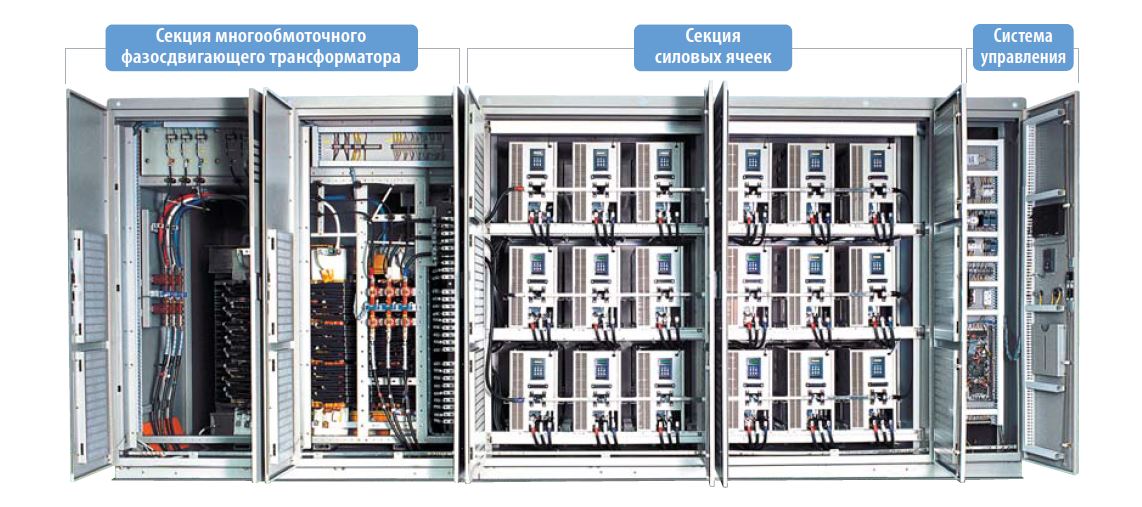

Серия LS MVD – новейшее поколение частотных преобразователей LS Industrial Systems для управления асинхронными и синхронными электродвигателями напряжением 3 кВ, 6 кВ, 10 кВ.

• Высочайшая эффективность для экономии электроэнергии
• Удобная система мониторинга
• Снижение гармонических искажений и повышение КПД за счет применения схемы инвертора напряжения на базе многоуровневых ячеек
• Плавный пуск и регулирование производительности сетевых, питательных, погружных насосов, скрубберов, дутьевых вентиляторов
• Повышение эффективности регулирования процессов по сравнению с традиционными системами.
• Снижение электропотребления двигателя
• Диапазон мощностей от 200 кВА до 11 100 кВА
